PASO 1: Obtenga acceso a la parte superior de la unidad mediante la eliminación del techo adyacente o del panel de acceso.
PASO 2: retire el filtro empujando el filtro hacia un lado y deslizándolo hacia afuera desde debajo de los soportes (sin canalización), o retire el collar del conducto / la caja del prefiltro y el prefiltro (si corresponde) a través de los tornillos (canalizado) para exponer el conjunto del motor . Consulte las siguientes figuras para más detalles.
PASO 3: Tome nota de todas las ubicaciones de los cables para volver a instalarlos más tarde. Se recomienda tomar una foto de todos los cables aplicables.
PASO 4: Abra la caja de control y desconecte los cables en el bloque de terminales, haciendo referencia al diagrama de cableado aplicable.

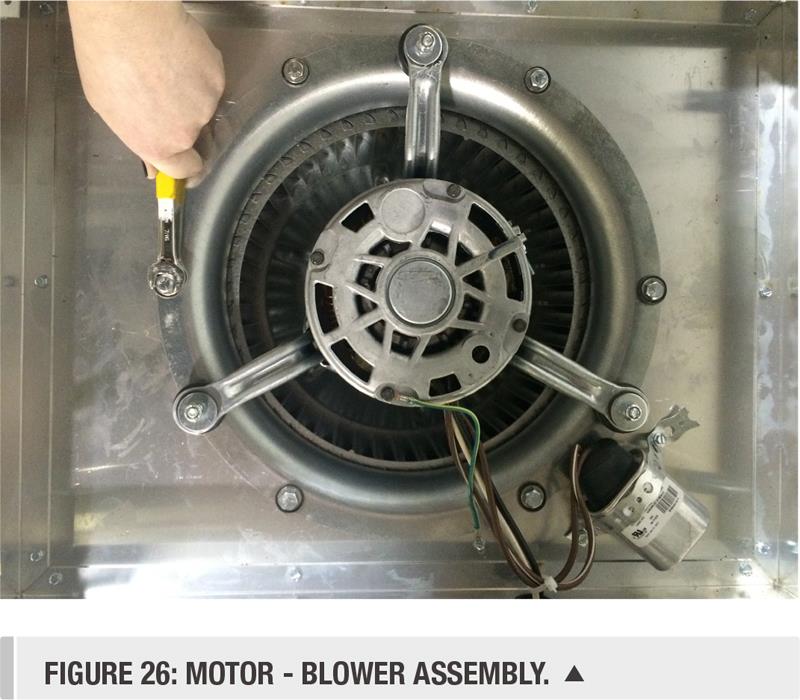

PASO 5: Quite los 6 pernos para liberar el conjunto del motor / soplador, usando una llave de tubo de 7/16 "(equivalente a 0r).
PASO 6: Retire el conjunto del motor / soplador.
PASO 7: inspeccionar y / o reemplazar partes.
PASO 8: Reemplace con el nuevo motor / Bloquee el ensamblaje y vuelva a ensamblar invirtiendo los pasos anteriores.
PASO 9: Revise nuevamente el flujo de aire para asegurarse de que el punto de ajuste no haya cambiado.
Conjunto de motor / soplador accesible en el lado de la habitación
PASO 1: retire la cara perforada del difusor girando los tornillos de un cuarto de vuelta manteniendo la cara en su lugar.
NOTA: Los cables de seguridad se conectarán a la cara del difusor, pero se debe tener cuidado para garantizar que la cara del difusor no se balancee y cause lesiones a nadie.
PASO 2: retire el filtro aflojando los pernos del pestillo de la leva (clips de retención del filtro) girando hacia la izquierda con las manos, o la llave hexagonal según sea necesario para apretar completamente los pestillos.
PASO 3: Gire todos los retenedores del filtro de cierre de leva a la posición abierta.
PASO 4: retire el filtro manejando el marco: no toque el medio del filtro
PASO 5: Quite las tuercas que sujetan la carcasa del soplador con una llave de tubo de 7/16 "(o equivalente)
NOTA: Se recomienda el trinquete A7 / 16 "con extensión para facilitar el acceso y para desabrochar.
PASO 6: Retire la carcasa exponiendo el conjunto del motor / soplador.
PASO 7: Quite la tuerca de 7/16 "que sostiene el conjunto del motor / soplador en su lugar.
PASO 8: Dejar caer el conjunto motor / soplador fuera de la unidad. Tenga cuidado ya que la conexión del cable todavía está en su lugar.
PASO 9: Desconecte la conexión plug and play que conecta los cables del motor a la caja de control.
PASO 10: Retire el conjunto del motor / soplador
PASO 11: Inspeccione y / o reemplace las partes.
PASO 12: Reemplace con el nuevo conjunto de motor / soplador y vuelva a ensamblar invirtiendo los pasos anteriores.
PASO 13: doble flujo de aire para asegurarse de que el punto de ajuste no haya cambiado. Controlador de velocidad aplicable.
